產品型號:W- J41T-16
產品名稱:鑄鐵截止閥
產品特點:W-J41T鑄鐵截止閥適用于公稱壓力1.6MPa的管路上作啟閉用。
性能規范:
型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 |
|
強度(水) |
密封(水) |
||||
W- J41T -16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
W- J41W -16 |
1.6 |
2.4 |
≤1.8 |
100 |
油品 |
W- J41H-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
W-J41F-16 |
1.6 |
2.4 |
≤1.8 |
100 |
蒸汽、水 |
主要零材料:
零件名稱 |
材料 |
|||
W- J41T -16 |
W-J41W-16 |
W-J41H-16 |
W-J41F-16 |
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
閥桿 |
鋼 |
鋼 |
鋼 |
鋼 |
閥瓣 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
灰鑄鐵+不銹鋼 |
灰鑄鐵聚四氟乙稀 |

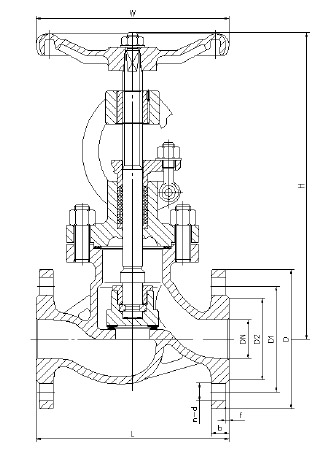

產品結構圖:

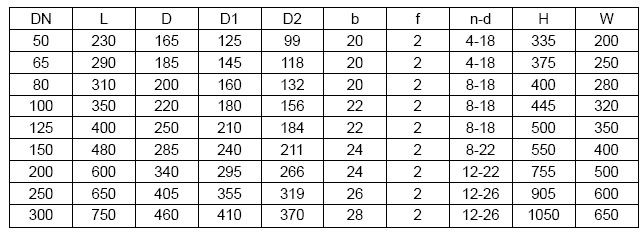

產品尺寸圖:
|
