產品簡介:
RFJY同心異徑橡膠接頭又稱作大小頭、異徑減振器、異徑橡膠軟接頭、橡膠異徑接頭、管道減震器、避震喉、撓性橡膠接頭。橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同,有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。異徑橡膠接頭分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。
主要特點:
是可解決金屬管道連接時不同口徑的問題,同時有減震降噪的作用,可節約管道安裝零件,節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。
RFJY同心異徑橡膠接頭具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點,異徑橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送-15℃~120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。其它型用于輸送-30℃~250℃以上的上述介質或油、濃酸濃堿、固態物料。
該產品由內膠層、多層錦綸簾布增強、外膠層復合的橡膠球體和松套金屬法蘭組成的產品。適用于泵及管路變徑安裝需要,產品具有耐壓高、彈性好、位移變形量大、吸振降噪效果明顯、安裝靈活等特點,可節省材料,節約安裝時間和安裝面積。
主要技術參數:
項目 型號 |
RFJY(DN50-300) |
RFJY(DN350-600) |
備注 |
工作壓力 |
1.0 |
0.6 |
特種或耐高溫或有其它要求 ,可來函來圖訂制, 訂貨時須說明。 |
爆破壓力 |
>3.0 |
>1.8 |
|
真空度 |
86.7 |
53.3 |
|
適用溫度 |
0-80 |
||
適用介質 |
空氣、壓縮空氣、水、海水、熱水 |

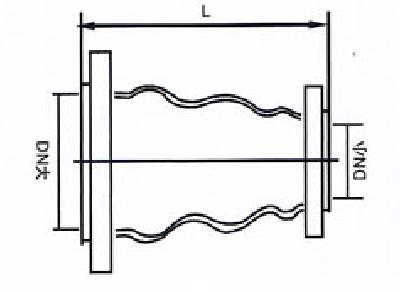

產品結構圖:
產品外形連接尺寸:
DN大×DN小 |
長度(L) |
伸長 |
壓縮 |
橫向位移 |
偏轉角度 |
80×50 |
180 |
20 |
30 |
45 |
350 |
80×65 |
180 |
20 |
30 |
45 |
350 |
100×65 |
180 |
20 |
30 |
45 |
350 |
100×80 |
180 |
20 |
30 |
45 |
350 |
125×80 |
200 |
20 |
30 |
40 |
350 |
125×100 |
200 |
22 |
30 |
40 |
350 |
150×80 |
190 |
20 |
30 |
45 |
350 |
150×100 |
200 |
22 |
30 |
40 |
350 |
200×100 |
200 |
22 |
30 |
40 |
350 |
200×125 |
220 |
25 |
35 |
40 |
300 |
200×150 |
200 |
22 |
30 |
40 |
300 |
250×200 |
220 |
25 |
35 |
40 |
300 |
300×200 |
220 |
25 |
35 |
40 |
300 |
300×250 |
220 |
25 |
35 |
40 |
300 |
350×200 |
220 |
25 |
35 |
40 |
300 |
350×300 |
220 |
25 |
38 |
35 |
300 |
