動態平衡閥工作結構原理圖
2016/6/1 10:27:29 點擊：
通過改變動態平衡閥的閥芯的過流面積來適應閥門前后的變化，從而達到控制流量的目的。動態平衡閥是一個局部阻力可以變化的節流元件，對于不可壓縮的流體其簡化流量的方程為：
Q=KA（△P）
式中：Q——通過動態平衡閥的流量；
K——閥門開度的流量系數；
A——閥芯的過流面積
△P——閥門進出口壓差
由于在閥門的開度不變的前提下，K值的變化可忽略，因此閥門的流量要保持恒定應控制A（△P）不變。
而動態平衡閥由可變過流面積的閥膽和高精度（±5％）的彈簧及支撐裝置構成。彈簧受壓差的作用自動控制閥膽上過流面積的大小，從而使通過閥門的流量恒定。

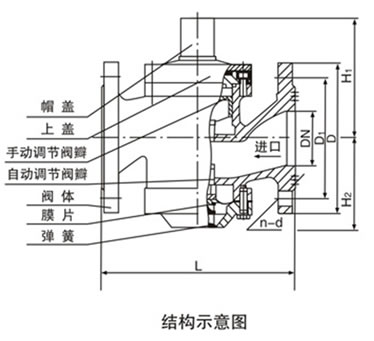

動態平衡閥工作結構原理圖：
